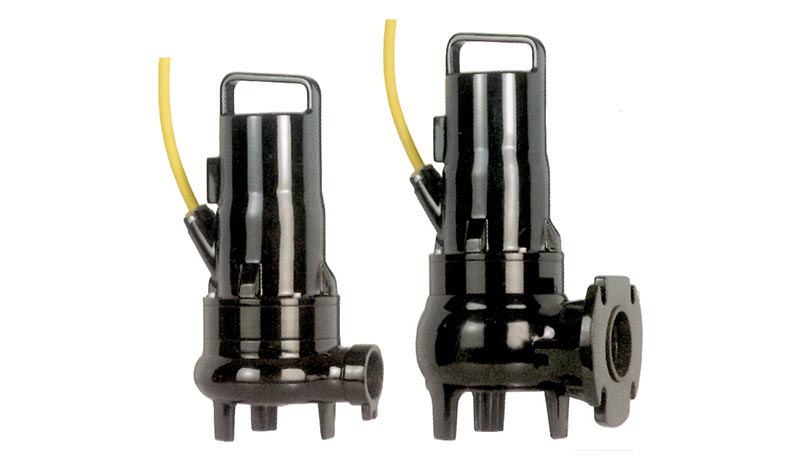

SERIE F

Proyectada especialmente para el tratamiento de líquidos inflamables o para el uso en atmósferas potencialmente explosivas, la serie F se destina para aquellas condiciones en donde no es posible utilizar las normales electrobombas sumergibles.

Intervalo potencia: 0,55 kW / 1,5 kW
Intervalo DN caudal: 40 mm / 100 mm
Polos/rpm disponibles: 2 (2900) ÷ 4 (1450)
Altura máxima: 28,9 m
Caudal máximo: 16,1 l/seg – 58 m3/h

INFORMACIÓN GENERAL SOBRE EL GRUPO ELECTROMECÁNICO

Tensión y frecuencia de referencia prueba: Monofásicas: 220 ÷ 240 Volt – 50 Hz – Trifásicas: 380 ÷ 415 Volt – 50 Hz
Sentido de rotación: Horario visto desde la parte superior de la electrobomba
Tipo de impregnación: Devanado de doble impregnación resistente a la humedad
Tipo de devanado motor (Monofásico): Motor de inducción con devanado en seco y termoprotección manual
Tipo de devanado motor (Trifásico): Motor de inducción con devanado en seco y termoprotección manual

LISTA DE MATERIALES/BARNIZADO

Cable del motor: HSSHOUJ
Grupo electromecánico: Hierro fundido EN-GJL-250
Hidráulica e impulsor: Hierro fundido EN-GJL-250
Tornillos: Acero A2
Barniz: Expovinílica ecológica
Camisa de refrigeración: Acero X30Cr13 (AISI420)

MATERIALES DE FABRICACIÓN Y LÍMITES DE USO

Carcasa motor: Fundición EN-GJL-250
Eje Acero: X30Cr13 (AISI 420)
Juntas (O-Ring): Goma VITON
Cierres mecánicos: Carburo de silicio
Cuerpo bomba/impulsor: Fundición EN-GJL-250
Tornillos: Acero INOX A2
Pintura: Expovinílica ecológica
Cable: NSSHOU-J
Temperatura de uso: máx. 40 °C
PH del líquido: de 6 a 10
Viscosidad del líquido: 1 mm2/s
Servicio: S3 – S1
Prof, de inmersión: máx. 20 m
Densidad del líquido: 1 kg/dm3
Pres, acústica: máx. < 70 dB
Arranques / hora: máx. 10

LÍMITES DE EMPLEO Y NORMATIVAS DE REFERENCIA

Temperatura máxima del líquido: 40 ºC
Profundidad máxima de inmersión: 20 m

• EN 292-1, EN 292-2; CEI EN 60529; UNI ISO 2548; CEI-2-3.
• CEI EN 60204; UNI ISO 6009; UNI EN 1561 – 1563; UNI EN 10098.
• Normas CEI EN 50.014 – CEI EN 50.018 para el funcionamiento en pozos y tanques con gases o líquidos explosivos.
• Procedimientos previstos por el Sistema de Calidad Certificado UNI EN ISO 9001 (ISO 9001), certificado DNV nº SQ 0660-IT.
• Directriz máquinas 89/392/CEE y sucesivas enmiendas (directrices 91/368/CEE, 93/68/CEE), directriz 89/336/CEE compatibilidad electromagnética.

MODELOS: DRF, DGF, GRF, APF, MAF, SMF
