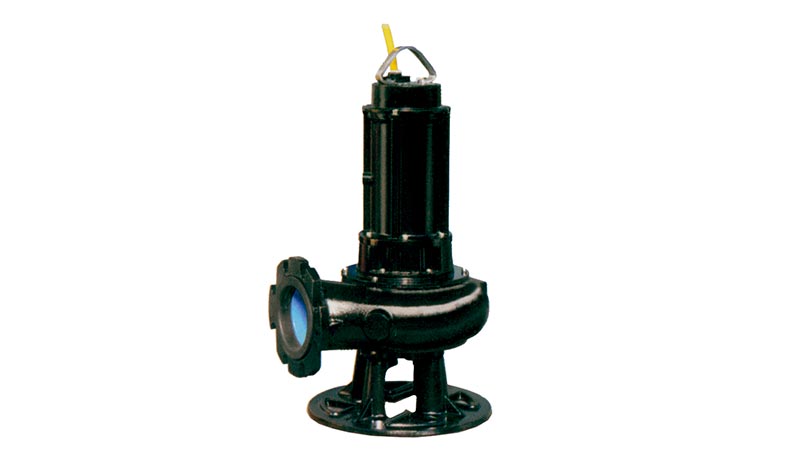

SERIE N

La serie N, proyectada para su uso profesional e industrial, presenta numerosas soluciones técnicas y constructivas de vanguardia. Disponible con una amplia gama de motores de alto rendimiento y consumo energético contenido. El suministro del producto en versión antideflagrante hace su instalación ideal en presencia de líquidos y atmósferas potencialmente explosivas, tales como residuos de gasolina y otros inflamables y ambientes gaseosos.

Intervalo potencia: 1,8 kW / 4,1 kW
Intervalo DN caudal: 50 mm / 100 mm
Polos/rpm disponibles: 2 (2900) ÷ 4 (1400)
Altura máxima: 48,0 m
Caudal máximo: 43,1 l/seg – 155,2 m3/H

INFORMACIÓN GENERAL SOBRE EL GRUPO ELECTROMECÁNICO

Tensión y frecuencia de referencia prueba: Monofásicas: 220 ÷ 240 Volt – 50 Hz – Trifásicas: 380 ÷ 415 Volt (660 ÷ 715 Volt) – 50 Hz
Sentido de rotación: Horario visto desde la parte superior de la electrobomba
Tipo de impregnación: Devanado de doble impregnación resistente a la humedad
Tipo de devanado motor (Monofásico): Motor de inducción con devanado en seco y termoprotección manual
Tipo de devanado motor (trifásico): Motor de inducción con devanado en seco y termoprotección manual

LISTA DE MATERIALES/BARNIZADO

Cable del motor: H07RN-F/HSSHOUJ
Grupo electromecánico: Hierro fundido EN-GJL-250
Hidráulica e impulsor: Hierro fundido EN-GJL-250
Eje motor: Acero X30Cr13 (AISI420)
Tornillos: Acero A2
Barniz: Expovinílica ecológica
Camisa de refrigeración: Acero X5CrNi18-10 (AISI304)
Cuchilla trituradora: Acero X102CrNiMo17Ku

LÍMITES DE EMPLEO Y NORMATIVAS DE REFERENCIA

Temperatura máxima del líquido: 40 ºC
Profundidad máxima de inmersión: 20 m

• EN 292-1, EN 292-2; CEI EN 60529; UNI ISO 2548; CEI-2-3.
• UNI ISO 6009; UNI EN 1561-1563M; UNIEN ISO 9001 (ISO 9001), certificado DNV nº SQ 0660-IT.
• Directriz máquinas 89/392/CEE y sucesivas enmiendas (directrices 91/368/CEE, 93/68/CEE), directriz 89/336/CEE compatibilidad electromagnética.
• Directriz baja tensión 73/23/CEE, CEI EN 60204. (Modelos -E)
• Normas CEI EN 50.014 – CEI EN 50.018 para el funcionamiento en pozos y tanques con gases o líquidos explosivos. (Modelos -EX)

MODELOS: DRN, DGN, GRN, APN, MAN
